Kreslení elektrotechnických schémat

Existují tři způsoby, jak vložit značky do výkresu:

1) Panel „Značky graficky“

Najeďte myší na panel značek. Objeví se paleta značek odpovídající skupině. Značku vložte do schématu levým tlačítkem myši. Pravým tlačítkem myši můžete značku otevřít v editoru značek.

Další postup je stejný jako u textové verze panelu značek.

2) Panel Oblíbené

Pokud často používáte stejné značky, přidejte si je do panelu Oblíbené. Vkládání je pak rychlejší.

3) Panel Hledání značek

Pokud nevíte, ve které skupině se značka nachází, použijte panel Hledání značek. Značky lze vyhledávat podle názvu nebo klíčových slov.

Postup pro trafa a hradla

Zvolte příkaz Vložit → Trafo nebo Vložit → Hradlo. Klikněte ve výkresu, kde má být značka vložena. Pravým tlačítkem myši na značce vyvoláte dialog, ve kterém lze nastavit vlastnosti značky (u trafa počet vinutí, u hradla typ hradla).

Vlastnosti značek

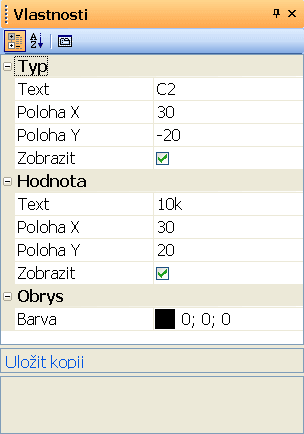

Dvojklikem na značce zobrazíte panel Vlastnosti. Každá značka má dvě základní vlastnosti: referenci a typ.

Reference je kombinace písmen a čísla. Písmena označují typ značky, např. R pro rezistor, C pro kondenzátor, T pro tranzistor atd. Číslo je pořadové číslo značky ve výkresu.

Typ určuje elektrické vlastnosti značky, např. odpor v W, kapacitu v pF nebo konkrétní typ tranzistoru.

Pokud se jedná o značku, která není z vaší knihovny (např. jste schéma od někoho dostali), můžete ji pomocí odkazu Uložit kopii uložit na disk a rozšířit tak svou knihovnu značek.

Posouvání značek ve výkresu

Značky přesunete takto:

1. Klikněte na značce levým tlačítkem myši.
2. Přetáhněte značku na požadované místo se stisknutým tlačítkem myši.
3. Značky se automaticky přichytávají do rastru. Chcete-li umístit značku mimo rastr, posouvejte ji se stisknutou klávesou Shift.
4. Lze posouvat i více značek najednou, pokud byly předem označeny.
5. Značky lze posouvat i na velmi malé vzdálenosti pomocí kurzorových kláves (značky musí být předem označeny). Při stisku kurzorové klávesy se označené značky přesunou o jednu desetinu mm příslušným směrem.

Automatické číslování

Všechny značky vkládané do schématu jsou automaticky číslovány, tj. je číslována jejich reference. Například pokud je písmeno reference „R“, budou značky označeny jako „R1“, „R2“ atd. Pokud značka nemá zadáno výchozí označení, budou jí přiřazována pouze čísla, tj. „1“, „2“ atd.

Barevné schématické značky

Značky lze obarvit příkazem Objekt → Barva obrysu.

Barevné výplně značek

Některé značky mohou být vybarveny. Týká se to značek, které mají uzavřené plochy, tj. kruhy, elipsy, obdélníky, polygony, kruhové úseče a výseče.

Barva výplně se nastavuje v panelu Vlastnosti, nebo (pokud chcete vybarvit více značek) příkazem Objekt → Barva výplně. Plochy, které byly vybarveny v editoru značek, si ponechávají svou barvu.

Při vybarvení značky může nastat situace, že některé čáry zmizí, protože jsou zakryty vybarvenou oblastí. V takovém případě značku otevřete (pravým tlačítkem myši v panelu značek) a změňte pořadí objektů v panelu Průzkumník. Uzavřené plochy dejte na začátek seznamu, aby nezakrývaly jiné objekty.
