Kreslení kabelů

Kabely spojují jednotlivé spoje do logických celků. Program vám umožní kreslit kabelové značky, pojmenovat je, zadat typ a délku, označit jednotlivé žíly a následně z toho všeho vygenerovat přehledný výpis kabelů.

Jak nakreslit kabelovou značku

Vyberte příkaz menu Vložit - Kabel nebo stiskněte klávesu K. Poté myší přeškrtněte spoje, které tvoří kabel.

Nastavení kabelu

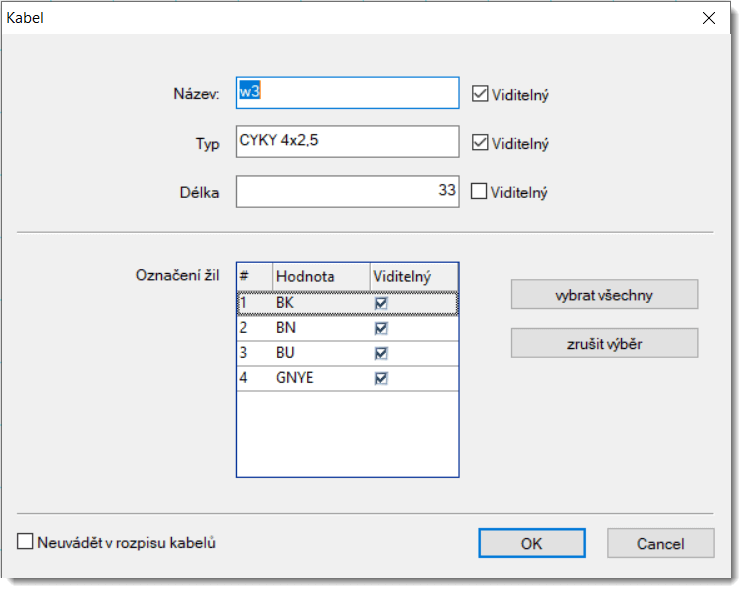

Po nakreslení se otevře dialogové okno, kde zadáte název, typ a odhadovanou délku kabelu. V dolní části dialogu najdete oblast Označení žil -- u každé žíly můžete zadat její popisek a zvolit, jestli má být ve výkresu viditelný. Tato označení se pak objeví přímo ve výkresu i v tiskové sestavě Výpis kabelů.

Kreslení kabelů ukončíte stiskem klávesy Esc.

Otáčení popisků žil

Popisky jednotlivých žil kabelu můžete otočit pomocí tlačítek na nástrojové liště. To se hodí, když popisky kolidují s jinými prvky ve výkresu.

Jak změnit název, typ nebo délku kabelu

Máte dvě možnosti:

• Klikněte pravým tlačítkem na značce kabelu a vyberte Vlastnosti -- otevře se dialogové okno pro úpravu údajů.
• Změňte hodnoty přímo v tabulce ve Správci kabelů.

Kabely s více značkami

Jeden kabel může mít více značek se stejným názvem. To se hodí ve dvou případech: když kabel pokračuje na jiné stránce, nebo když chcete ke každé značce přiřadit jen určité žíly kabelu.

Jak přejmenovat kabel

a) V panelu Vlastnosti -- přejmenují se všechny značky daného kabelu najednou.

b) Pravým tlačítkem na značce a volbou Vlastnosti -- přejmenuje se pouze tato konkrétní značka.

💡 Pro-tip: Používejte konzistentní pojmenování kabelů od začátku projektu (např. W1, W2... nebo K1, K2...). Ušetříte si pozdější přejmenovávání a výpis kabelů bude přehledný hned napoprvé.
