Vkládání textů

Každý výkres potřebuje popisky, poznámky nebo nadpisy. Text vložíte přes menu Vložit - Nápis (větší font pro nadpisy) nebo Vložit - Text (menší font pro popisky a poznámky).

Vlastnosti textu

Každý text ve výkresu má tyto vlastnosti, které můžete nastavit v nástrojové liště:

název fontu
velikost fontu
tučný
italika
podtržený
barva fontu
zarovnání

Fonty pro popisky schématických značek (reference, typ) nastavíte zvlášť v nastavení dokumentu: F12 - Dokument - Fonty.

Změna textu

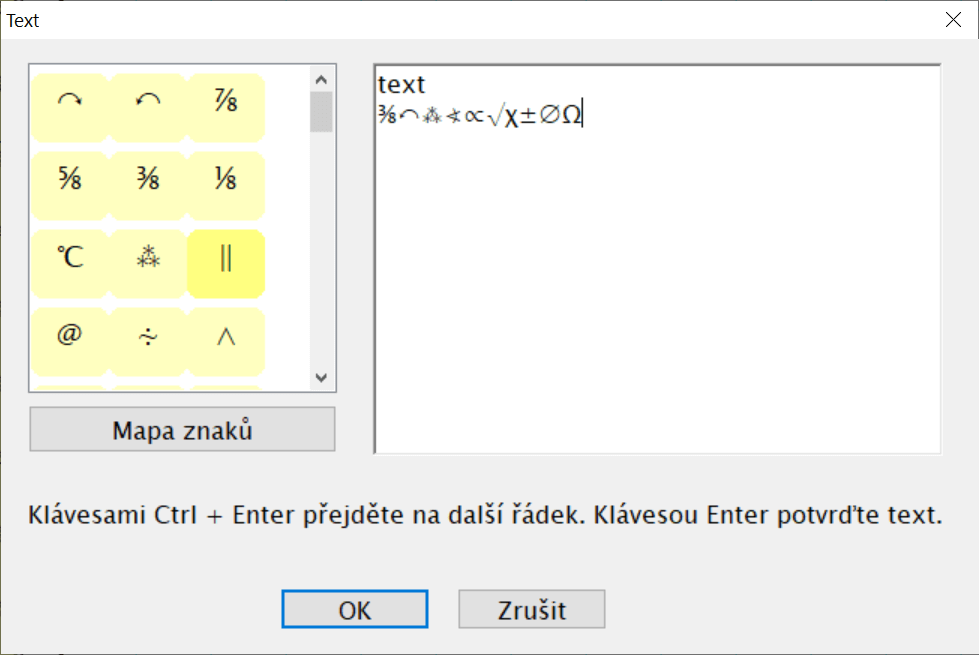

Pravým tlačítkem myši na textu otevřete dialogové okno pro úpravu. Potřebujete zadat speciální znak? Máte tři možnosti:

Klávesou Alt + numerickým kódem znaku. Například znak Ω vložíte jako Alt+937.
Poklikáním na znak v mapě znaků v levé části dialogového okna. Tuto mapu si můžete přizpůsobit, aby obsahovala přesně ty znaky, které potřebujete.
Vložením znaku z mapy znaků systému Windows.

Zobrazuje se vám místo znaku jen čtvereček? To znamená, že vybraný font tento znak neobsahuje. Zkuste jiný font — dobrou volbou je například Lucida Sans Unicode, který pokrývá většinu speciálních znaků.

Změna velikosti textu

Samostatný text

Vyberte text a v nástrojové liště v horní části programu zvolte požadovanou velikost.

Atribut (např. reference nebo typ značky)

Stiskněte F12, přejděte na kartu Fonty a nastavte velikost fontu pro daný atribut. Změna se projeví u všech značek ve výkresu.

Mapa znaků

V nastavení si můžete sestavit vlastní mapu znaků — ta se pak zobrazuje při zadávání textů do dokumentu. Znaky přidáte buď kombinací Alt + numerický kód, nebo přes tlačítko „Mapa znaků Windows", které otevře standardní systémovou mapu.

Zadání textu před vložením do výkresu

Chcete text napsat dřív, než ho umístíte? Tuto možnost zapnete v nastavení programu na kartě Ovládání. Program se vás pak nejdřív zeptá na text a teprve potom ho vložíte na požadované místo.

💡 Pro-tip: Sestavte si vlastní mapu znaků se symboly, které používáte nejčastěji (Ω, µ, °, ±, ², ³). Nebudete je muset pokaždé hledat — budou na dvě kliknutí.
