Práce s objekty

Značky, grafické objekty a texty — to jsou stavební kameny každého výkresu. Tady se dozvíte, co všechno s nimi můžete dělat.

Výběr objektů

Jeden objekt vyberete kliknutím levého tlačítka myši. Více objektů vyberete klikáním za současného držení kláves Ctrl + Shift. Pokud jsou objekty blízko sebe v pravoúhlé oblasti, existuje rychlejší cesta:

1. Klikněte levým tlačítkem v levém horním rohu požadované oblasti.

2. S drženým tlačítkem přetáhněte myš do pravého dolního rohu.

Klonování objektů

Proč vkládat nový objekt z panelu značek, když už ho ve výkresu máte? Podržte klávesu Ctrl, přetáhněte objekt myší a máte hotovou kopii — se všemi vlastnostmi originálu.

Otáčení

Značky, obrázky i samostatné texty můžete otáčet hned několika způsoby:

  • Přes menu Objekt - Otočit
  • Pomocí ikon v nástrojové liště: ikona: otáčené
  • V panelu Vlastnosti — položka úhel natočení (úhel zadávejte v desetinách stupně, tzn. 30° = hodnota 300)
  • Myší — tažením kulatého řídícího bodu. Úhel se přichytává po 15°. Se stisknutým Shift nastavíte libovolný úhel.
otáčení

Překlápění

Značky a některé grafické objekty lze překlopit horizontálně i vertikálně. Najdete to v menu Objekt - Překlopit — vyberte požadovaný směr. Na nástrojové liště jsou i ikony: překlápění objektů

Jak smazat objekt

Vyberte objekt (kliknutím myší nebo v panelu Průzkumník) a stiskněte Delete. Hotovo.

Zarovnávání

Přehledný výkres = dobře zarovnané objekty. Příkazy pro zarovnání najdete v menu Zarovnat — aktivují se, jakmile označíte alespoň dva objekty. K dispozici je zarovnání na levou a pravou hranu, podle svislé osy, na horní a dolní hranu a podle vodorovné osy. ⚠️ Zarovnává se vždy podle prvního označeného objektu — ten se nehýbe.

zarovnat objekty

Změna pořadí grafických objektů

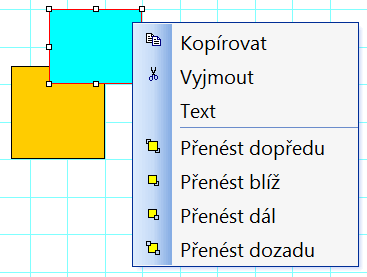

Potřebujete dostat objekt nad nebo pod jiný? Klikněte na něj pravým tlačítkem — v kontextovém menu najdete příkazy přenést dopředu, přenést blíž, přenést dál a přenést dozadu.

změna-pořadí

Přehled dostupných operací

Ne každá operace funguje na každý typ objektu. Tady je přehled:

  značky grafické objekty texty skupiny značek i se spoji
otáčení ANO obdélníky a elipsy ANO (pouze jednořádkové) NE
překlápění ANO čáry, křivky a polygony NE ANO
zarovnávání ANO ANO ANO NE
změna pořadí grafických objektů ANO ANO ANO NE

💡 Pro-tip: Klonování (Ctrl + přetažení) je nejrychlejší cesta k řadě podobných součástek. A pokud potřebujete přesné rozmístění, klonujte jednu značku a pak celou řadu zarovnejte příkazy z menu Zarovnat.
